Miernik mocy optycznej pozwala na pomiar mocy optycznej na wyjściu światłowodu. W połączeniu ze stabilizowanym źródłem światła może być wykorzystywany do pomiaru tłumienia połączenia.

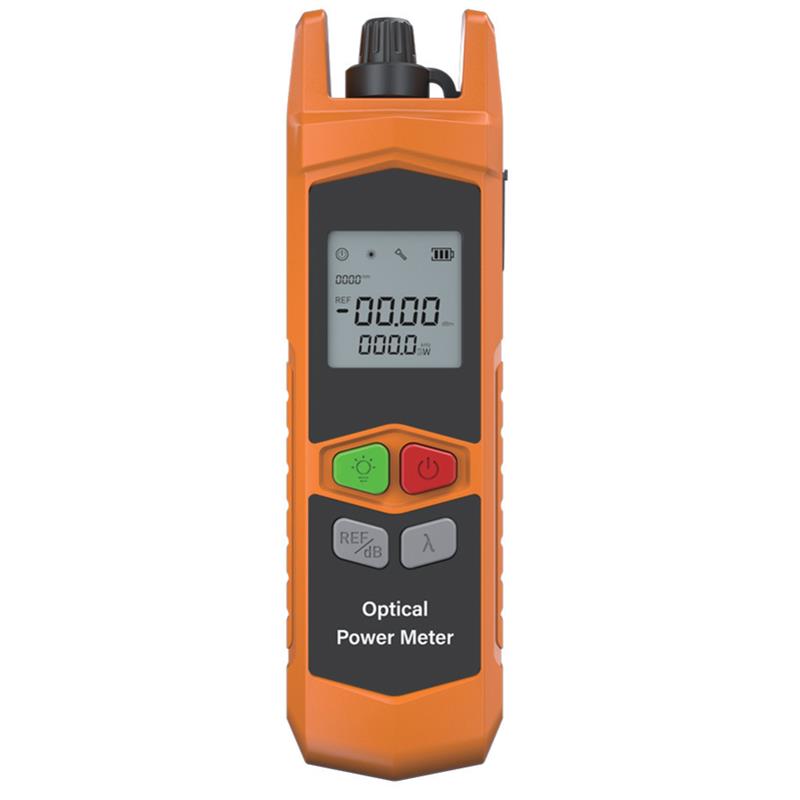

Miernik IO-OPM-Mini-50 to poręczny miernik mocy, który oferuje precyzyjny pomiar przy zachowaniu małego rozmiaru. Ten OPM posiada wbudowany akumulator, dzięki czemu może zapewnić o wiele dłuższy czas pracy niż w przypadku standardowych baterii oraz minimalizuje koszta eksploatacji, przez brak konieczności zakupu nowych baterii. Urządzenie, pomimo kieszonkowego rozmiaru, posiada uchwyt pozwalający na montaż na pasku oraz wbudowaną diodę, która pełni funkcję latarki usprawniając poszukiwania włókna w słabo oświetlonych miejscach.
| Parametry techniczne | |
| Model | IO-OPM-Mini-50 |
| Długość fali (zakres pomiarowy) [nm] | 800 - 1700 |
| Skalibrowane długości [nm] | 850, 980, 1300, 1310, 1490, 1550, 1625 |
| Zakres pomiarowy [dBm] | -50 do +26 |
| Niedokładność [dB] | Poniżej 0.2 |
| Rozdzielczość [dB] | 0.01 |
| Detektor | InGaAs |
| Interfejs | Adapter 2.5mm pasujący do SC, FC, ST |
| Zewnętrzna dioda doświetlająca | TAK |
| Parametry ogólne | |
| Wymiary [mm] | 36.5 x 28 x 127 |
| Masa [g] | ok. 60 |
| Zasilanie | Wbudowany akumulator litowy Ładowanie przez port USB |
| Czas pracy na baterii [h] | 60 |
| Oszczędzanie energii | Automatyczne wyłączanie po 10 min. |
| Warunki pracy | Temperatura otoczenia: -10 do 60 [°C] |
| Warunki przechowywania | Temperatura otoczenia: -25 do 70 [°C] |
Obudowy mini miernika mogą się nieznacznie różnić, w zależności od partii.
Stripper z regulowaną głębokością cięcia (do 6.3mm). Umożliwia nacinanie wzdłużne, obwodowe.
Rozcinacz wzdłużny (slitter) do powłoki kabla zbrojonego o średnicach od 4mm do 10mm.
Wizualny lokalizator uszkodzeń w wersji kieszonkowej z wbudowanym akumulatorem, portem USB do ładowania i latarką. Moc 30mW, zasięg do 30km.
Producent
Osoba odpowiedzialna
Informacje o bezpieczeństwie
1. Zasilanie (dotyczy produktu zasilanego energią elektryczną)
Urządzenie może być zasilane zarówno z sieci elektrycznej, jak i z wbudowanego akumulatora (jeżeli dotyczy urządzęń z akumulatorem).
Podczas pracy z zasilaniem sieciowym należy stosować wyłącznie oryginalny zasilacz i przewód zasilający dostarczony przez producenta.
Nie wolno używać urządzenia w środowisku wilgotnym ani w pobliżu źródeł ognia.
W przypadku uszkodzenia przewodu zasilającego lub widocznych śladów uszkodzeń obudowy należy natychmiast odłączyć urządzenie od sieci i zaprzestać jego użytkowania.
Akumulator należy ładować wyłącznie przy użyciu dedykowanej ładowarki. Nie należy podejmować prób otwierania, rozbierania ani wymiany akumulatora na własną rękę.
2. Promieniowanie laserowe (dotyczy urządzeń z wbudowanym nadajnikiem laserowym)
Urządzenie zawiera źródło laserowe. Promień lasera jest niewidoczny dla ludzkiego oka, ale może być niebezpieczny.
Nigdy nie należy patrzeć bezpośrednio w zakończenia światłowodu ani do wnętrza portów optycznych, gdy urządzenie jest włączone.
Nie wolno kierować promienia lasera w stronę oczu ludzi ani zwierząt.
Prace instalacyjne i serwisowe powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie przeszkolenie z zakresu bezpieczeństwa pracy z laserami.
Oznaczenia bezpieczeństwa i etykiety ostrzegawcze umieszczone na urządzeniu nie mogą być usuwane ani zasłaniane.
3. Bezpieczeństwo przy pracy ze światłowodami
Odcinki i resztki włókien światłowodowych mogą być bardzo ostre – istnieje ryzyko zranienia skóry oraz wniknięcia w tkanki.
Wszelkie prace związane z cięciem, obróbką czy usuwaniem włókien powinny być wykonywane w rękawicach ochronnych i na odpowiedniej powierzchni roboczej.
Odpady światłowodowe należy gromadzić w zamkniętych pojemnikach i utylizować zgodnie z zaleceniami BHP.
4. Ogólne zasady bezpieczeństwa
Przed rozpoczęciem pracy należy zapoznać się z całą instrukcją obsługi i przestrzegać zaleceń producenta.
Urządzenie powinno być używane wyłącznie zgodnie z jego przeznaczeniem – do pracy z sieciami światłowodowymi.
Nie należy ingerować w konstrukcję urządzenia ani dokonywać samodzielnych napraw.
W przypadku zauważenia nietypowego zapachu, dymu, przegrzewania się lub nieprawidłowego działania, należy niezwłocznie odłączyć urządzenie od zasilania i skontaktować się z serwisem.
Urządzenie oraz wszelkie elementy światłowodowe muszą być zawsze przechowywane i użytkowane z dala od dzieci.
Miernik mocy optycznej w wersji kieszonkowej z wbudowanym akumulatorem, portem USB do ładowania i latarką. Zakres -50dBm do +26dBm na długościach 850, 980, 1300, 1310, 1490, 1550, 1625nm
