Spawarka światłowodowa ShinewayTech OFS-100

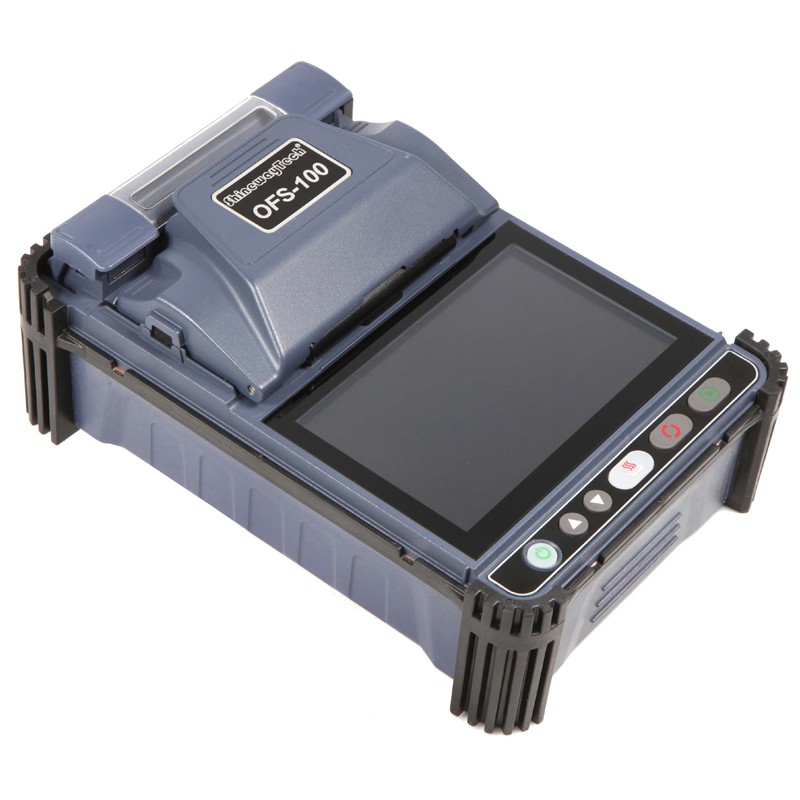

Spawarka światłowodowa OFS-100

Spawarka światłowodowa służy do precyzyjnego łączenia włókien światłowodowych. Takie połączenie cechuje się niezwykle niskim tłumieniem i w minimalnym stopniu wpływa na sygnał w światłowodzie.

OFS-100 gwarantuje wysokiej jakości spawy dzięki połączeniu szybkiego systemu rozpoznawania obrazu oraz 4 wysoce precyzyjnych silników pozycjonująch.

Urządzenie zostało wyposażone w 5 calowy ekran LCD, kamery CMOS (wyświetlające obraz w konfiguracjach X/Y lub X+Y) oraz obsługę wszystkich popularnych rodzajów włókien SM i MM (G.652, G.657, G.651, G.653, G.654, G.655). Przystosowana jest do długotrwałej pracy w warunkach zewnętrznych.


Cechy:

  • Obsługuje włókna SM (G.652), BIF (G.657), MM (G.651), DSF (G.653), NZ-DSF (G.655), CSF (G.654), EDF,
  • Poręczne i lekkie urządzenie (1,3kg z baterią),
  • 4 silniki z systemem pozycjonującym do płaszcza,
  • Uniwersalny uchwyt One-Fit-All dopasowany do odsłoniętych włókien (250um/900um), pigtaili, patchcordów,
  • Automatyczna inspekcja czoła włókna,
  • Automatyczne pozycjonowanie łuku elektrycznego, kompensacja łuku w oparciu o temperature i ciśnienie otoczenia
  • Funkcja szacowania strat na połączeniu,
  • Tryb automatycznego spawania, automatycznego zgrzewania
  • Czas spawania ok. 6s,
  • Czas zgrzewania ok. 18s (regulowany czas i moc),
  • Licznik zużycia elektrod z informacją o konieczności wymiany,
  • Możliwośc wyświetlania włókna w 3 trybach: X, Y, X+Y (X, Y - kamery),
  • Szybki i łatwy montaż baterii ze wskaźnikiem naładowania,
  • Wbudowana dioda doświetlająca,
  • Konstrukcja odporna na wiatr, pył, deszcz,
  • Bogaty i prosty w obsłudzy interfejs użytkownika.


Specyfikacja produktu

Parametry techniczne
ModelOFS-100
Obsługiwane włóknaSM (G.652), BIF (G.657), MM (G.651),
DSF (G.653), NZ-DSF (G.655), CSF (G.654), EDF
Straty na spawieSM/BIF/CSF: ok. 0.02dB
MM: ok. 0.01dB
DSF/NZDSF/EDF: ok. 0.04dB
Wymiary włóknaPłaszcz 80-150um
Powłoka 100-1000um
Długość docinania5-16mm
Długość osłonek na włókna40-60mm
Metoda spawaniaPrzy użyciu łuku elektrycznego
PozycjonowanieDo płaszcza za pomocą 4 silników
Tryb spawaniaAutomatyczny, ręczny
Optymalizacja parametrów łukuTak (pozycja, temperatura otoczenia, ciśnienie otoczenia)
Programy spawania240 grup
Programy zgrzewania60 grup
Wyświetlanie włókien na obraziePojedynczo z kamer X/Y, jednocześnie z obu kamer X+Y
Interfejs użytkownikaGraficzny, wielojęzykowy
Szacowanie strat na spawieTak
Straty odbiciowePowyżej 60dB
Czas spawaniaOk. 6 sekund (tryb szybki)
Ok. 9 sekund (automatyczny)
Czas zgrzewaniaOk. 18 sekund (regulacja czasu i mocy)
Powiększenie360X (X+Y), 280X (X lub Y)
Żywotność elektrodOk. 5000 wyładowań łuku elektrycznego
Siła testu wytrzymałości spawuOk. 1,96N - 2,25 N
Parametry ogólne
Wymiary (szer. x dł. x wys.) [mm]79 x 131 x 200
Masa [kg]1,3 (z baterią)
Wyświetlacz5 cali
ZasilanieZasilacz AC
Akumulator Li-ion
Czas pracy na akumulatorzeok. 200 cykli spawania i zgrzewania
Czas ładowaniaDo 4h
PamięćOk. 10000 spawów (format CSV), ok. 150 zrzutów ekranu
Port danychUSB (driver-free)
Czas uruchomienia urządzenia10 sekund
Warunki pracyTemperatura otoczenia: -20 do 55 [°C]
Wilgotność względna: 0 do 95 [%] (bez kondensacji)
Wysokość: do 5000m n.p.m.
Prędkość wiatru: do 15m/s
Warunki przechowywaniaTemperatura otoczenia: -40 do 70 [°C]
Wilgotność względna: 0 do 95 [%] (bez kondensacji)


Zobacz podobne produkty

Formularz kontaktowy

ShinewayTech

Producent

  • Producent: ShinewayTech International, Inc.
  • Adres: Room 101, Building B, No, 200 Boyanwan Road, Hi-tech District, Hefei
  • Miasto: 230088 Anhui
  • Kraj: Chiny
  • E-mail: sales01@shinewaytech.com

Osoba odpowiedzialna

  • Firma/osoba odpowiedzialna: Intersell Technologie Światłowodowe Polska Sp. z o.o.
  • Adres: Sosnowa 2B
  • Miasto: 55-300 Szczepanów
  • Kraj: Polska
  • E-mail: sklep@intersell.pl
  • Telefon: +48713070755
