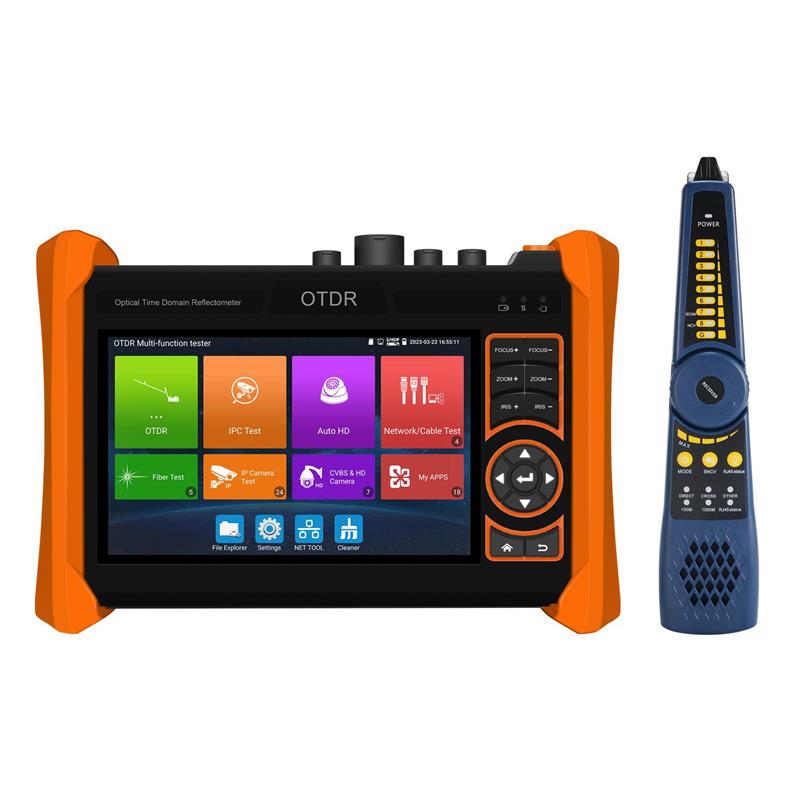

Wielofunkcyjny Tester CCTV w połączeniu z OTDR
Test kamer IP 4K H.265
Wielofunkcyjny MTP-60 OTDR Seria OTDR jest niezbędnym narzędziem do testowania długości włókien, sieci i kamer. OTDR wyświetla moc zwracanego sygnału w zależności od odległości. Informacje te mogą być wykorzystane do potwierdzenia jakości transmisji łącza światłowodowego. Jest szeroko stosowany w konserwacji, budowie i monitorowaniu linii kablowych. Może mierzyć długość światłowodu, tłumienie transmisji światłowodu, tłumienie splotu, lokalizację awarii itp., a także wbudowany tester kamer do konserwacji i instalacji analogowych kamer IP, kamer koncentrycznych HD, a także innych urządzeń zabezpieczających. Zastosowanie wszechstronnego OTDR sprawi, że warunki pracy staną się bezpieczniejsze, a produktywność wzrośnie.
Instalacja i konserwacja systemu CCTV
Instalacja i konserwacja okablowania sieciowego
Testowanie kamer kopułkowych, TVI CVI AHD IP
Testowanie kanału transmisji wideo
Kontroler PTZ
Testowanie długości włókien, mapa zdarzeń itp.
OTDR
Ekran dotykowyIPS o przekątnej 5,4 cala irozdzielczości1920*1152
Opcjonalnadługość fali 1310/1550/1610,opcjonalnyzakres dynamiki 26/28/30/32/34dB,maksymalny zakres testowy 150KM*
Stabilne źródło lasera, obsługa CW/270/330/1000/2000Hz
Testowaniedługości światłowodu, strat, parametrów tłumienia i mapy zdarzeń, lokalizowanie punktu połączenia / punktu fuzji
Automatyczna analiza różnych łączników/punktów fuzji, łatwa analiza różnych zdarzeń
Zapisywanie i wyświetlanie krzywych testowych, obsługa powiększania i przesuwania krzywych, wyświetlanie szczegółów.
Obsługazapisywanialiczby krzywych≥30000 sztuk
Obsługa tworzeniaraportów ztestów , w tym wykresów trajektorii krzywej, ustawień parametrów, informacji o zdarzeniach związanych z włóknami iinformacji o łączach światłowodowych.
Raport zapisany w formacie EXCEL, PDF lub zrzutów ekranu itp.
Test strat, wykrywanie wartości strat optycznych lub komponentów optycznych
Testowanie kamery
Ekran dotykowy IPS o przekątnej 5,4 cala irozdzielczości 1920*1152
Wyświetlanie wideo 4K H.265 za pośrednictwem głównego nurtu
Test kameryTVI4.0/ CVI 5.0/ AHD 4.0, sterowanie UTC i wywoływanie menu OSD (Tylkodla MTP-60-10)*
Testowanie kamer AXIS, Hikvision, dahua, wejście do aplikacji ONVIF, wprowadzenie nazwy użytkownika i hasła do testowania
Wyjście zasilania DC12V/3A, obsługa tymczasowego zasilania kamery
Wyjście zasilania PoE 48 V
Przeglądarka Chrome, testowanie i ustawianie kamery Axis
Obsługatestów audio CVI 5.0 (tylko dla modeluMTP-60-10)*.
Szybkie wideo, wystarczy jeden przycisk, aby wykryć wszystkie kamery sieciowe i automatycznie je wyświetlić
Wbudowane Wi-Fi, wyświetlanie obrazu z kamery bezprzewodowej, tworzenie hotspotu WIFI
Opcjonalne wejście HDMI 4K (Tylkodla modelu MTP-60-10)*
Wejście VGA 2K 60F Opcjonalne (Tylkodla modeluMTP-60-10 *
Test kabla:
Ulepszony tester kabli, kabli UTP, kabli telefonicznych itp., test sekwencji i ciągłości, zapisywanie raportów z testów. Obsługa wykrywania bliskiego, środkowego i dalekiego punktu usterki wtyczki kabla RJ45
Test TDR kabla RJ45, test stanu pary kabli, długość, maks. test 600M
Wyszukiwarka kabli, wyszukiwanie kabli BNC, kabli sieciowych i kabli telefonicznych z bałaganu kabli
Inne funkcje
● Nowy plik zarządzania energią, Interfejs zarządzania mocą wyjściową i wejściową, do szybkiego sprawdzania POE48V, 24V2A, 12V3A
moc i napięcie
● Informacje o POE i zasilaniu, pomiar mocy i napięcia wyjściowego / wejściowego DC12V i PoE
Tester Play: jednoczesne wyświetlanie testera, telefonu komórkowego z systemem Android i komputera PC
Przycisk skrótu, menu rozwijane, można wybrać zasilanie Poe, ustawienia IP, CVBS, informacje o sieci LAN, HDMI IN itp.
● Zaawansowane narzędzie sieciowe, skanowanie IP, śledzenie trasy, Debugowanie gniazda, test pakietów ping,DHCP,PPPOE,Testowanie LLDP itp.
● Akumulator litowo-jonowy 7,4 V 5200 mA, 2.5 godziny ładowania, normalnyczas pracy wynosi 11 godzin
| Specyfikacja | ||
| Rozmiar i wyświetlacz | 5,4 cala IPSekran dotykowy ,Rozdzielczość 1920*1152 | |
| Port sieciowy | JedenPort LAN 1000M, automatyczna adaptacja 10/100/1000M | |
| WIFI | Wbudowane 2.4G WIFI, prędkość 150M, wyświetlanie obrazu z kamery bezprzewodowej | |
| Główny test H.265 | H.265 I H .264 IP, 4Wyświetlanie wideo K za pośrednictwem głównego nurtu | |
| Test kamery IP | Obsługa testów kamer IP 500 marek | |
| Wykrywanie adresów IP | Automatyczne skanowanie adresu IP całego segmentu sieci | |
| Test kamery koncentrycznej HD | TVI4.0/ CVI 5.0/ AHD 4.0 test kamery, sterowanie UTC i wywołanie menu OSD (Tylko dla modelu MTP-60-10) * | |
| Test kamery CVBS | 1-kanałowe wejście BNC i 1-kanałowe wyjście BNC z pętlą, NTSC/PAL (automatyczna adaptacja) (Tylko dla modelu MTP-60-10) * | |
| Powiększenie obrazu | 4-krotny zoom, powiększenie obrazu, zrzut ekranu, zapisywanie, przeglądanie, nagrywanie i odtwarzanie | |
| Test TDR kabla RJ45 | Testowanie stanu pary kabli, długości itp. zakres pomiarowy 600M. | |
| Wejście HDMI | Wejście HDMI (Tylko dla modelu MTP-60-10) * | |
| Wejście VGA | Obsługa rozdzielczości 1280x1024/960/800/768/720P 60FPS, 1152x870P 60FPS, 1024x768P 60FPS, 800x600P 60FPS, 640x480P 60FPS (Tylko dla modelu MTP-60-10) * | |
| Moc wyjściowa | Wyjście zasilania 48V PoE/ 24V2A/ 12V 3A/ 5V 2A | |
| Test kabla UTP | Sprawdź stan połączenia kabla UTP i wyświetl go na ekranie. Odczytaj numer na ekranie. wykrywa bliski, środkowy i daleki punkt usterki złącza kabla RJ45, może również testować kabel ekranowy | |
| Monitor danych | Przechwytuje i analizuje dane poleceń z urządzenia sterującego, może również wysyłać dane szesnastkowe. | |
| Test sieci | Śledzenie trasy, monitor łącza, Serwer DHCP, miganie portów, test Ping | |
| Cyfrowy lokalizator kabli | Wyszukaj kabel BNC, kabel sieciowy i kabel telefoniczny z listy kabli. Aplikacja do śledzenia kabli i testowania kabli UTP w tym samym interfejsie, może również wyszukiwać kabel ekranowy | |
| Elektroskop | Zakres napięcia | AC12-1000V |
| Częstotliwość | 50/60Hz | |
| Typ alarmu | Podwójne alarmy dźwiękowe i świetlne | |
| Poziom | KAT.III 1000V / KAT.IV 600V;CE | |
| Test napięcia PoE | Pomiar napięcia zasilania przełącznika POE lub PSE i stanu połączenia kablowego | |
| Wizualny lokalizator usterek | Wizualny lokalizator uszkodzeń o mocy 10 mW i długości fali 650 nm, emitujący czerwone źródła laserowe do testowania zginania i łamania światłowodów wielomodowych i jednomodowych, zakres testowy 8 km | |
| Miernik mocy optycznej | Długość fali:1625, 1550nm, 1490nm, 1310nm, 1300nm, 850nm, zakres pomiarowy, -70 ~+10 dBm, do testowania mocy optycznej i pomiaru względnej utraty łącza światłowodowego | |
| Moc | ||
| Zasilanie zewnętrzne | DC 12V(2A) | |
| Bateria | Wbudowane zasilanie 7,4 V Akumulator litowo-jonowy5200 mAh | |
| Akumulator | Po naładowaniu 2,5 godziny, normalny czas pracy 11 godzin | |
| Parametr | ||
| Ustawienie działania | Menu OSD, wybierz żądany język: Angielski, portugalski, koreański, rosyjski, włoski, francuski, polski, hiszpański, japoński, turecki, niemiecki, serbski, czeski, wietnamski itd | |
| Automatyczne wyłączanie | 5-30 (min) | |
| Środowisko pracy | ||
| Temperatura pracy | -10℃---+50℃ | |
| Wilgotność robocza | 30%-90% | |
| Wymiar/Waga | 264 mm x 182 mm x 43 mm / 1 kg | |
| Specyfikacje techniczne OTDR | |||||||||
| Długość fali (nm) (nm) Opcjonalnie* | 1310/1550 | 1610 | |||||||
| Dynamicznyrange (dB)1 Opcjonalnie* | 28/26 | 30/28 | 32/30 | 34/34 | 28 | 30 | 32 | 34 | |
| Tylko wsparcie wykrycie sygnał optyczny | Wsparcie | NIE DOTYCZY | |||||||
| Wykrywanie sygnał optyczny i testowanie | NIE DOTYCZY | Wsparcie | |||||||
| Szerokość impulsu (ns)(ns) | 5, 10, 20, 30, 50, 80, 160, 300, 500, 800, 1000, 2000, 4000, 6000, 10000, 20000 | ||||||||
| Zakres pomiarowy | ≤150km | ||||||||
| Martwa strefa zdarzeń (m)2 | ≤1.6m | ||||||||
| Strefa ślepa tłumienia (m)3 | ≤8m | ||||||||
| Liniowość dB/dB) | ±0,05 dB/ dB | ||||||||
| Próg strat (dB) | 0.05 | ||||||||
| Współczynnik rozwiązywania strat (dB) | 0.01 | ||||||||
| Minimalna odległość rozdzielczość | 0.05 | ||||||||
| Punkt próbkowania(K) | 32-128 | ||||||||
| Niepewność odległości (m) | ±(1 m + 5�10-5� odległość + interwał próbkowania) | ||||||||
| Zakres odległości (km) | 0.5、1、2、5、10、25、50、100、200 | ||||||||
| Typowy czas odświeżania w czasie rzeczywistym | 1s | ||||||||
| Czas trwania pomiaru | Do wyboru są 5 s, 10 s, 15 s, 30 s, 1 min, 2 min i 3 min. | ||||||||
| Format pliku | Standardowy format SOR/PDF/EXCEL | ||||||||
| Przechowywanie | FLASH (EMMC)8G + karta TF | ||||||||
| Typ interfejsu | FC-UPC | ||||||||
| Uwagi: 1. specyfikacja techniczna opisuje zapewnioną wydajność urządzenia przy użyciu typowego złącza modelu PC do pomiaru, bez uwzględnienia niepewności spowodowanej refrakcją światłowodu. 2) Zakres dynamiczny to dane zmierzone w warunkach maksymalnej szerokości impulsu i 3 minut średniego czasu. Zakres dynamiczny to dane zmierzone w warunkach 200km/20000ns/3min. 3) Warunki pomiaru strefy ślepej: zdarzenie odbicia mieści się w odległości 5 km, siła odbicia wynosi 45 dB. Mierzone przez minimalną szerokość impulsu. |
|||||||||
Uwaga: znak "*" oznacza, że funkcje są opcjonalne.!Powyższe dane mają jedynie charakter informacyjny, a wszelkie ich zmiany nie będą zgłaszane z wyprzedzeniem. W przypadku bardziej szczegółowych pytań technicznych prosimy o kontakt.
| Cecha/Model | MTP-60-00 | MTP-60-10 | MTP-60-80 | MTP-60-81 |
| Test kamery analogowej | x | √ | x | √ |
| Testowanie kamer IP | 4K | 4K | 8K | 8K |
| Test kamery 8 MP AHD/CVI/TVI | x | √ | x | √ |
| Stabilne źródła laserowe | √ | √ | √ | √ |
| Miernik mocy optycznej/ Wizualny lokalizator usterek | √ | √ | √ | √ |
| Znacznik kabli | √ | √ | √ | √ |
| Wejście VGA | x | √ | x | √ |
| Wejście HDMI | x | √ | x | √ |
| Wyjście HDMI | x | x | √ | √ |
| Zaawansowane narzędzie sieciowe | √ | √ | √ | √ |
| Typ interfejsu | SC-APC | SC-APC | FC/SC-APC | FC/SC-APC |
| Port LAN | Tylko jeden port LAN | Tylko jeden port LAN | Podwójny port LAN | Podwójny port LAN |
Test kabla RJ45 TDR |
Obsługuje tylko przerwy i zwarcia kabla, Maks. 600 m | Obsługuje tylko przerwy i zwarcia kabla, Maks. 600 m | Przerwy i zwarcia w kablu nośnym tłumienie/refleksyjność/impedancja i skośność, Maks. 180 M | Przerwy i zwarcia w kablu nośnym tłumienie/refleksyjność/impedancja i skośność, Maks. 180 M |
Opakowanie zawiera:
2) Znacznik kabli
3) Adapter DC12V 2A/ 8 GB TF karta
4) Akumulator litowo-jonowy (7.4V5200mAh)
5) Torba narzędziowa / kabel zasilania DC / kabel BNC / kabel RS485 / port RS485 / kabel audio / przewód bezpieczeństwa
6) Złącze SC, głowica testowa światłowodu
7) Zacisk krokodylkowy BNC
8) RJ45 do BNC złącze
9) Raport z testu OTDR
Producent
Osoba odpowiedzialna
Informacje o bezpieczeństwie
1. Zasilanie (dotyczy produktu zasilanego energią elektryczną)
Urządzenie może być zasilane zarówno z sieci elektrycznej, jak i z wbudowanego akumulatora (jeżeli dotyczy urządzęń z akumulatorem).
Podczas pracy z zasilaniem sieciowym należy stosować wyłącznie oryginalny zasilacz i przewód zasilający dostarczony przez producenta.
Nie wolno używać urządzenia w środowisku wilgotnym ani w pobliżu źródeł ognia.
W przypadku uszkodzenia przewodu zasilającego lub widocznych śladów uszkodzeń obudowy należy natychmiast odłączyć urządzenie od sieci i zaprzestać jego użytkowania.
Akumulator należy ładować wyłącznie przy użyciu dedykowanej ładowarki. Nie należy podejmować prób otwierania, rozbierania ani wymiany akumulatora na własną rękę.
2. Promieniowanie laserowe (dotyczy urządzeń z wbudowanym nadajnikiem laserowym)
Urządzenie zawiera źródło laserowe. Promień lasera jest niewidoczny dla ludzkiego oka, ale może być niebezpieczny.
Nigdy nie należy patrzeć bezpośrednio w zakończenia światłowodu ani do wnętrza portów optycznych, gdy urządzenie jest włączone.
Nie wolno kierować promienia lasera w stronę oczu ludzi ani zwierząt.
Prace instalacyjne i serwisowe powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie przeszkolenie z zakresu bezpieczeństwa pracy z laserami.
Oznaczenia bezpieczeństwa i etykiety ostrzegawcze umieszczone na urządzeniu nie mogą być usuwane ani zasłaniane.
3. Bezpieczeństwo przy pracy ze światłowodami
Odcinki i resztki włókien światłowodowych mogą być bardzo ostre – istnieje ryzyko zranienia skóry oraz wniknięcia w tkanki.
Wszelkie prace związane z cięciem, obróbką czy usuwaniem włókien powinny być wykonywane w rękawicach ochronnych i na odpowiedniej powierzchni roboczej.
Odpady światłowodowe należy gromadzić w zamkniętych pojemnikach i utylizować zgodnie z zaleceniami BHP.
4. Ogólne zasady bezpieczeństwa
Przed rozpoczęciem pracy należy zapoznać się z całą instrukcją obsługi i przestrzegać zaleceń producenta.
Urządzenie powinno być używane wyłącznie zgodnie z jego przeznaczeniem – do pracy z sieciami światłowodowymi.
Nie należy ingerować w konstrukcję urządzenia ani dokonywać samodzielnych napraw.
W przypadku zauważenia nietypowego zapachu, dymu, przegrzewania się lub nieprawidłowego działania, należy niezwłocznie odłączyć urządzenie od zasilania i skontaktować się z serwisem.
Urządzenie oraz wszelkie elementy światłowodowe muszą być zawsze przechowywane i użytkowane z dala od dzieci.
