FIB-ROZ-1000-APCPC Włókno rozbiegowe SC/APC-SC/UPC 1000m G657A1
Obudowa typu BOX z wbudowanym magnesem i paskiem transportowym. Włókno: G657A1 (jednomodowe). Złącza: SC/APC-SC/UPC (zielone-niebieskie). Długość: 1000m.
Włókno rozbiegowe wykorzystywane jest w pomiarze reflektometrycznym światłowodów (strat, długości itp.). Włókno stosuje się do eliminacji wpływu strefy martwej reflektometru i impulsu rozruchowego na pomiar.

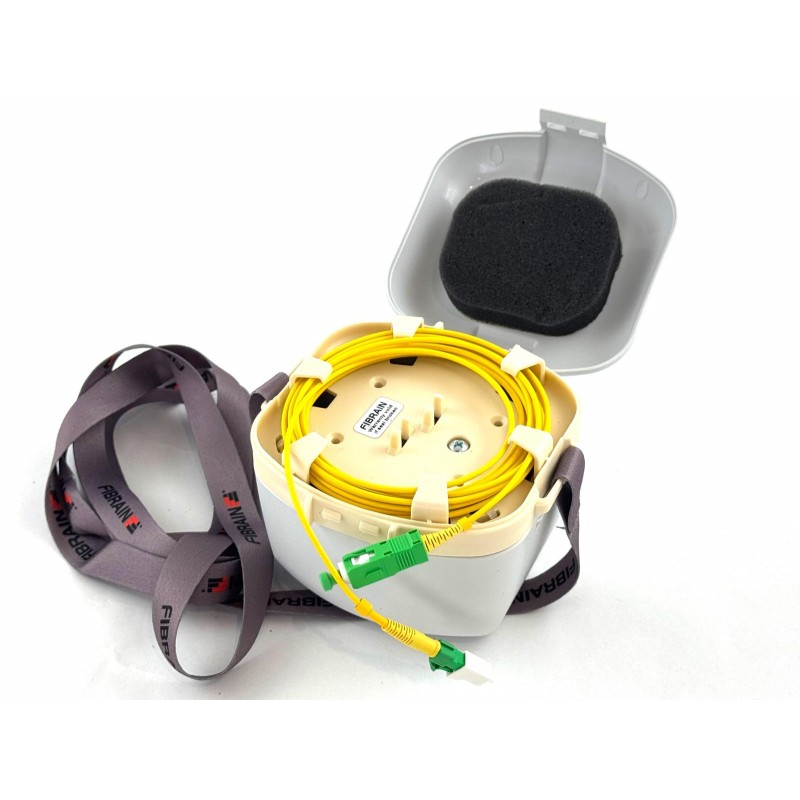

Włókno Fibrain umieszczone zostało w obudowie typu BOX z wbudowanym magnesem. Takie rozwiązanie to nie tylko poręczność i wygoda transportu, ale również możliwość przyczepienia rozbiegówki do niektórych powierzchni metalowych (np. obudowy szafy).
Parametry techniczne | |
Typ włókna | G657A1 |
Długość [m] | 1000 |
Długość włókna wejściowego i wyjściowego [m] | 1,5 |
Straty wtrąceniowe (maks.) [dB/km] | Dla 1310nm: ≤0.35 Dla 1550nm: ≤0.22 |
Straty wtrąceniowe na złączu [dB] (IEC 61300-3-4) | ≤0.1 |
Straty odbiciowe na złączu [dB] (IEC 61300-3-4) | ≥65 (APC) ≥35 (PC) |
Odporność na | Zgniatanie: do 1000N (dotyczy wyłącznie wyprowadzeń) |
Parametry ogólne | |
Wymiary (szer. x wys.) [mm] | 107 x 86 |
Warunki pracy | Temperatura otoczenia: -40 do 55 [°C] |
Obudowa typu BOX z wbudowanym magnesem i paskiem transportowym. Włókno: G657A1 (jednomodowe). Złącza: SC/APC-SC/UPC (zielone-niebieskie). Długość: 1000m.
