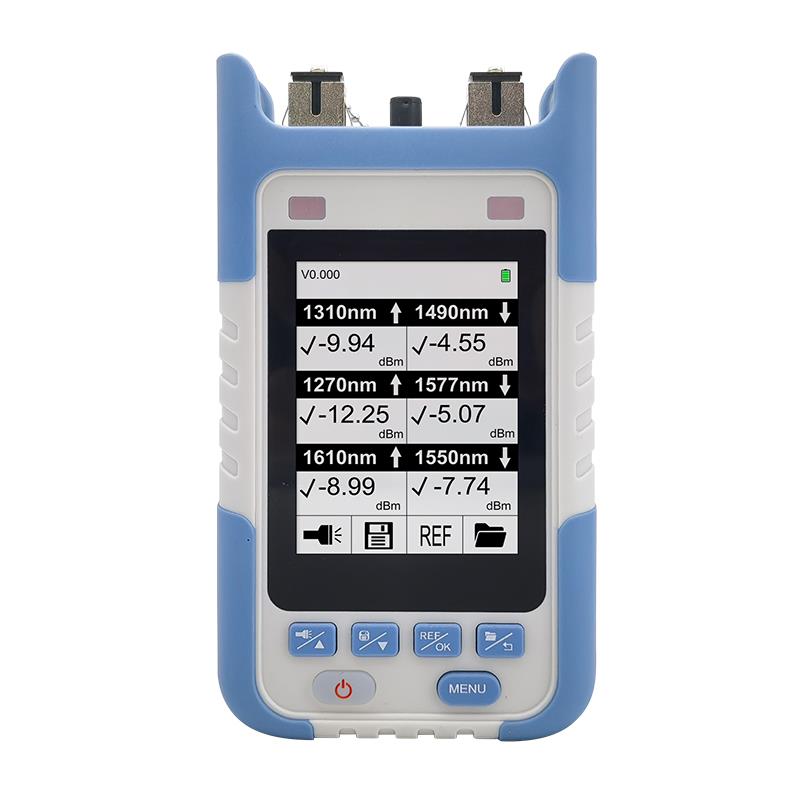

Miernik mocy PON TM-583 1310/1490/1550nm GPON
- Kod produktu: IO-PPM-TM-583
- Producent: InterOpto
Cena:
572 zł netto
703,56 zł brutto
Towar w magazynie, wysyłka natychmiast.
Opis
Miernik mocy optycznej 10 GPON jest głównie używany do instalacji, testowania i konserwacji sieci światłowodowych FTTH (Fiber to the Home). Gdy w tym samym czasie w światłowodzie występuje kilka długości fal sygnałów optycznych, zwykły miernik mocy optycznej nie może zidentyfikować długości fali ani przetestować odpowiadającej jej mocy każdej długości fali. Jednak miernik mocy optycznej 10 GPON może zidentyfikować i przetestować wartość mocy każdej długości fali w linii w tym samym czasie. Jest on używany nie tylko w tradycyjnych sieciach EPON/GPON, ale także szeroko stosowany w sieciach 10GEPON/XGPON/XGSPON i RF. Może on łatwo obsługiwać analizę pass/fail za pomocą kilku progów regulowanych przez użytkownika dla każdej długości fali.
Cechy
◇ Jest szeroko stosowany w sieciach 10GEPON/XGPON/XGSPON i RF
◇ W zależności od konfiguracji, można testować jednocześnie do 6 długości fal mocy systemu PON: 1490 nm, 1550 nm, 1577 nm,
1310 nm, 1270 nm, 1610 nm
◇ Może testować długość fali sygnału łącza w trybie serii 1310 nm, 1270 nm, 1610 nm
◇ Zapewnia 10 zestawów wartości progowych do wyboru przez operatora, analizy i wyświetlania statusu pass i fail.
Funkcja wyboru względnej wartości i edycji umożliwia zapisanie 1000 rekordów
◇ Ręczne ustawianie progów, przesyłanie danych i kalibracja długości fal.
◇ Funkcja autokalibracji
◇ Funkcja automatycznego wyłączania
◇ Funkcja automatycznego podświetlenia
◇ Bateria litowa o dużej pojemności
◇ Energooszczędna konstrukcja, autotest niskiego napięcia, wyłączanie zasilania
◇ Ekran HD, czytelny w świetle słonecznym na zewnątrz
◇ W zależności od konfiguracji, można testować jednocześnie do 6 długości fal mocy systemu PON: 1490 nm, 1550 nm, 1577 nm,
1310 nm, 1270 nm, 1610 nm
◇ Może testować długość fali sygnału łącza w trybie serii 1310 nm, 1270 nm, 1610 nm
◇ Zapewnia 10 zestawów wartości progowych do wyboru przez operatora, analizy i wyświetlania statusu pass i fail.
Funkcja wyboru względnej wartości i edycji umożliwia zapisanie 1000 rekordów
◇ Ręczne ustawianie progów, przesyłanie danych i kalibracja długości fal.
◇ Funkcja autokalibracji
◇ Funkcja automatycznego wyłączania
◇ Funkcja automatycznego podświetlenia
◇ Bateria litowa o dużej pojemności
◇ Energooszczędna konstrukcja, autotest niskiego napięcia, wyłączanie zasilania
◇ Ekran HD, czytelny w świetle słonecznym na zewnątrz
Opcja zamówienia
Numer modelu:
TM583-2, 1490/1577nm
TM583-3, 1310/1490/1550nm - TO JEST MODEL OFEROWANY NA TEJ STRONIE
TM583-4, 1270/1310/1490/1577nm
TM583-5, 1270/1310/1490/1550/1577nm
TM583-6, 1270/1310/1490/1550/1577/1610nm
TM583-3, 1310/1490/1550nm - TO JEST MODEL OFEROWANY NA TEJ STRONIE
TM583-4, 1270/1310/1490/1577nm
TM583-5, 1270/1310/1490/1550/1577nm
TM583-6, 1270/1310/1490/1550/1577/1610nm
Specyfikacje
Długość fali | 1310 (łącze w górę) | 1490 (łącze w dół) | 1550 (łącze w dół) | 1270 (łącze w górę) | 1577 (łącze w dół) | 1610 (łącze w górę) |
Pasmo przenoszenia widmowego (nm) | 1290~1330 | 1470~1505 | 1535~1570 | 1260~1280 | 1577±3nm | 1595~1650 |
Zakres (DBM) | -40～+10 | -45～+10 | -45～+10 | -40～+10 | -45～+10 | -40～+10 |
Izolacja 1310nm | >40dB | >40 | >40 | >40 | >40 | |
Izolacja 1490nm | >40dB | >40 | >40 | >40 | >40 | |
Izolacja 1550nm | >40 | >40 | >40dB | >40 | >40 | |
Izolacja 1270nm | >40 | >40 | >40dB | >40 | >40 | |
Izolacja 1577nm | >40 | >40 | >40 | >40 | >40 | |
Izolacja 1610nm | >40 | >40 | >40 | >40 | >40 | |
Niepewność | ≤0,5 dB | |||||
Strata wstawiania | ≤1,5 dB | |||||
Typ detektora | WGaAs | |||||
Rozdzielczość wyświetlacza | 0,1 dB | |||||
Typ włókna | SM 9/125μm | |||||
Ustawienie progu | 10 grup | |||||
Złącze | SC/APC lub SCUPC | |||||
Inni | ||||||
Wyświetlacz | 320*240, 3,2-calowy kolorowy ekran LCD | |||||
Zewnętrzne przechowywanie | 10 | |||||
Interfejs danych | Mikro USB | |||||
Zasilacz | Akumulator 4,2 V 2400 mAh z możliwością ładowania | |||||
Czas pracy baterii | Czuwanie＞20h；Czas pomiaru＞12h | |||||
Temperatura pracy | -10℃~+50℃ | |||||
Temperatura przechowywania | -40℃~+70℃ | |||||
Wilgotność względna | 0~95% bez kondensacji | |||||
Wymiary | 155*80*40mm | |||||
Waga | około 300g | |||||
Producent
- Producent: Shenzhen ZGP-tech Co.,Ltd
- Adres: Room 3104, Huarong Building, Mintian Road, Futian district
- Miasto: 518000 Shenzhen
- Kraj: Chiny
- E-mail: sales@zgp-tech.com
- Telefon: +8613528723885
Osoba odpowiedzialna
- Firma/osoba odpowiedzialna: Intersell Technologie Światłowodowe Polska Sp. z o.o.
- Adres: Sosnowa 2B
- Miasto: 55-300 Szczepanów
- Kraj: Polska
- E-mail: sklep@intersell.pl
- Telefon: +48713070755
Informacje o bezpieczeństwie
1. Zasilanie (dotyczy produktu zasilanego energią elektryczną)
Urządzenie może być zasilane zarówno z sieci elektrycznej, jak i z wbudowanego akumulatora (jeżeli dotyczy urządzęń z akumulatorem).
Podczas pracy z zasilaniem sieciowym należy stosować wyłącznie oryginalny zasilacz i przewód zasilający dostarczony przez producenta.
Nie wolno używać urządzenia w środowisku wilgotnym ani w pobliżu źródeł ognia.
W przypadku uszkodzenia przewodu zasilającego lub widocznych śladów uszkodzeń obudowy należy natychmiast odłączyć urządzenie od sieci i zaprzestać jego użytkowania.
Akumulator należy ładować wyłącznie przy użyciu dedykowanej ładowarki. Nie należy podejmować prób otwierania, rozbierania ani wymiany akumulatora na własną rękę.
2. Promieniowanie laserowe (dotyczy urządzeń z wbudowanym nadajnikiem laserowym)
Urządzenie zawiera źródło laserowe. Promień lasera jest niewidoczny dla ludzkiego oka, ale może być niebezpieczny.
Nigdy nie należy patrzeć bezpośrednio w zakończenia światłowodu ani do wnętrza portów optycznych, gdy urządzenie jest włączone.
Nie wolno kierować promienia lasera w stronę oczu ludzi ani zwierząt.
Prace instalacyjne i serwisowe powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie przeszkolenie z zakresu bezpieczeństwa pracy z laserami.
Oznaczenia bezpieczeństwa i etykiety ostrzegawcze umieszczone na urządzeniu nie mogą być usuwane ani zasłaniane.
3. Bezpieczeństwo przy pracy ze światłowodami
Odcinki i resztki włókien światłowodowych mogą być bardzo ostre – istnieje ryzyko zranienia skóry oraz wniknięcia w tkanki.
Wszelkie prace związane z cięciem, obróbką czy usuwaniem włókien powinny być wykonywane w rękawicach ochronnych i na odpowiedniej powierzchni roboczej.
Odpady światłowodowe należy gromadzić w zamkniętych pojemnikach i utylizować zgodnie z zaleceniami BHP.
4. Ogólne zasady bezpieczeństwa
Przed rozpoczęciem pracy należy zapoznać się z całą instrukcją obsługi i przestrzegać zaleceń producenta.
Urządzenie powinno być używane wyłącznie zgodnie z jego przeznaczeniem – do pracy z sieciami światłowodowymi.
Nie należy ingerować w konstrukcję urządzenia ani dokonywać samodzielnych napraw.
W przypadku zauważenia nietypowego zapachu, dymu, przegrzewania się lub nieprawidłowego działania, należy niezwłocznie odłączyć urządzenie od zasilania i skontaktować się z serwisem.
Urządzenie oraz wszelkie elementy światłowodowe muszą być zawsze przechowywane i użytkowane z dala od dzieci.
Miernik mocy GPON (Gigabit Passive Optical Network) służący do szybkiej weryfikacji instalacji sieci PON przez operatora. Pracuje w trzech oknach: 1310nm, 1490nm i 1550nm.
