Włókno rozbiegowe wykorzystywane jest w pomiarze reflektometrycznym światłowodów (strat, długości itp.). Włókno stosuje się do eliminacji wpływu strefy martwej reflektometru i impulsu rozruchowego na pomiar.

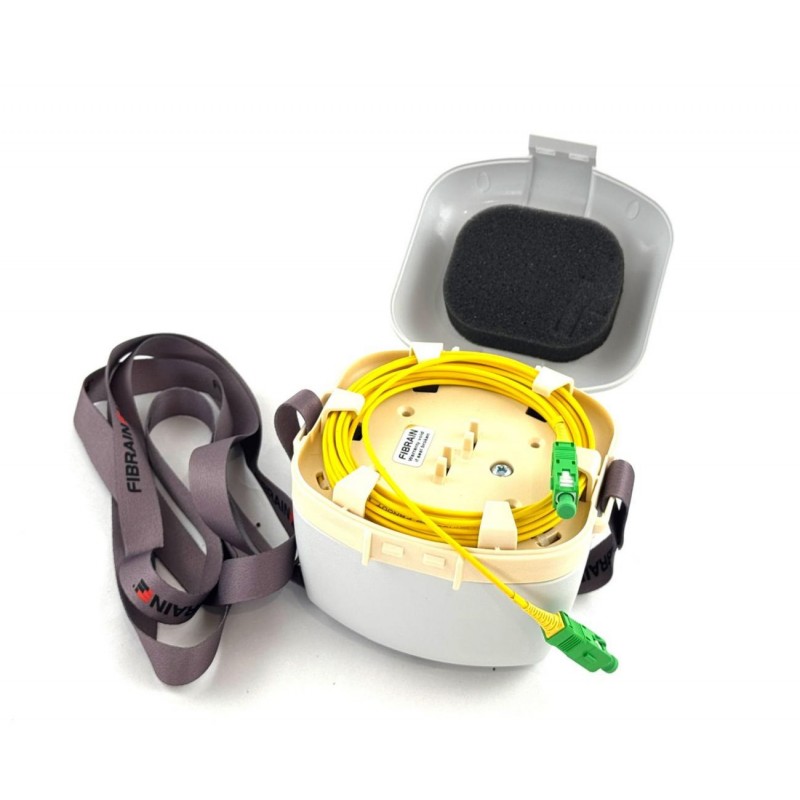

Włókno Fibrain umieszczone zostało w obudowie typu BOX z wbudowanym magnesem. Takie rozwiązanie to nie tylko poręczność i wygoda transportu, ale również możliwość przyczepienia rozbiegówki do niektórych powierzchni metalowych (np. obudowy szafy).
| Parametry techniczne | |
| Typ włókna | G657A1 |
| Długość [m] | 150 |
| Długość włókna wejściowego i wyjściowego [m] | 1,5 |
| Straty wtrąceniowe (maks.) [dB/km] | Dla 1310nm: maks. 0.35 Dla 1550nm: maks. 0.22 |
| Straty wtrąceniowe na złączu [dB] (IEC 61300-3-4) | Maks. 0.1 |
| Straty odbiciowe na złączu [dB] (IEC 61300-3-4) | Powyżej 65 (APC) |
| Odporność na | Zgniatanie: do 1000N (dotyczy wyłącznie wyprowadzeń) |
| Parametry ogólne | |
| Wymiary (szer. x wys.) [mm] | 107 x 86 |
| Warunki pracy | Temperatura otoczenia: -40 do 55 [°C] |
Chroni spaw przed uszkodzeniem. Długość osłonki: 60mm, średnica: 2.8mm. Opakowanie zawiera 100 sztuk.
Przeznaczony do złączy SC, FC lub ST, uniwersalne złącze 2.5mm, Ponad 750 cykli czyszczenia.
Nożyce do odcinania kevlaru znajdującego się w konstrukcji kabla światłowodowego w warstwie pod izolacją a tubami z włóknami światłowodowymi.
Dedykowana bateria do reflektometrów PalmOTDR.
Tryby pracy: ciągły lub modulacja 2Hz. Moc: 30mW, zasięg: 25km.
Rozcinacz wzdłużny (slitter) do powłoki kabla zbrojonego o średnicach od 8mm do 28.6mm.
Alkohol IPA niezbędny do usuwania lakieru i pozostałości żelu z włókien światłowodowych.
Producent
Informacje o bezpieczeństwie
1. Zasilanie (dotyczy produktu zasilanego energią elektryczną)
Urządzenie może być zasilane zarówno z sieci elektrycznej, jak i z wbudowanego akumulatora (jeżeli dotyczy urządzęń z akumulatorem).
Podczas pracy z zasilaniem sieciowym należy stosować wyłącznie oryginalny zasilacz i przewód zasilający dostarczony przez producenta.
Nie wolno używać urządzenia w środowisku wilgotnym ani w pobliżu źródeł ognia.
W przypadku uszkodzenia przewodu zasilającego lub widocznych śladów uszkodzeń obudowy należy natychmiast odłączyć urządzenie od sieci i zaprzestać jego użytkowania.
Akumulator należy ładować wyłącznie przy użyciu dedykowanej ładowarki. Nie należy podejmować prób otwierania, rozbierania ani wymiany akumulatora na własną rękę.
2. Promieniowanie laserowe (dotyczy urządzeń z wbudowanym nadajnikiem laserowym)
Urządzenie zawiera źródło laserowe. Promień lasera jest niewidoczny dla ludzkiego oka, ale może być niebezpieczny.
Nigdy nie należy patrzeć bezpośrednio w zakończenia światłowodu ani do wnętrza portów optycznych, gdy urządzenie jest włączone.
Nie wolno kierować promienia lasera w stronę oczu ludzi ani zwierząt.
Prace instalacyjne i serwisowe powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie przeszkolenie z zakresu bezpieczeństwa pracy z laserami.
Oznaczenia bezpieczeństwa i etykiety ostrzegawcze umieszczone na urządzeniu nie mogą być usuwane ani zasłaniane.
3. Bezpieczeństwo przy pracy ze światłowodami
Odcinki i resztki włókien światłowodowych mogą być bardzo ostre – istnieje ryzyko zranienia skóry oraz wniknięcia w tkanki.
Wszelkie prace związane z cięciem, obróbką czy usuwaniem włókien powinny być wykonywane w rękawicach ochronnych i na odpowiedniej powierzchni roboczej.
Odpady światłowodowe należy gromadzić w zamkniętych pojemnikach i utylizować zgodnie z zaleceniami BHP.
4. Ogólne zasady bezpieczeństwa
Przed rozpoczęciem pracy należy zapoznać się z całą instrukcją obsługi i przestrzegać zaleceń producenta.
Urządzenie powinno być używane wyłącznie zgodnie z jego przeznaczeniem – do pracy z sieciami światłowodowymi.
Nie należy ingerować w konstrukcję urządzenia ani dokonywać samodzielnych napraw.
W przypadku zauważenia nietypowego zapachu, dymu, przegrzewania się lub nieprawidłowego działania, należy niezwłocznie odłączyć urządzenie od zasilania i skontaktować się z serwisem.
Urządzenie oraz wszelkie elementy światłowodowe muszą być zawsze przechowywane i użytkowane z dala od dzieci.
